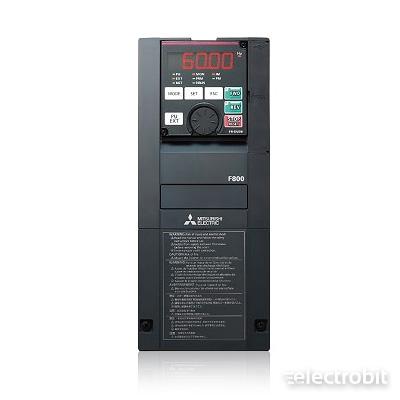

FR-F800 sagedusmuundurid

Tehniline info

• Ülevaade
  Ülevaade

  Laiendatud PID kontroller

  FR-F800 sagedusmuundur erineb täiustatud PID funktsionaalsuse poolest. FR-F800 sagedusmuunduriga saab ventilaatorit, pumpa või kompressorit juhtida ka ilma väliskontrollerita. Lisaks on FR-F800 sagedusmuunduril sisseehitatud täisväärtuslik vabalt programmeeritav kontroller (PLC).

  Mõned PID kontrolleri funktsioonid:

  • Mitme pumba juhtimine
  • Kaks PID kontrollerit
  • PID seadeväärtuse muutmine otse puldilt (jälgimisolekus)
  • Pumba perioodilise sisselülitamise funktsioon (nt. ummistuse likvideerimiseks)
  • PID väljundväärtuse lukustamine
  • PID alumise/ülemise limiidi saavutamise eelhoiatus
  • Torusiku lõhkemise tuvastus / Kuivkäigu kaitse
  • PID seadeväärtuse valik binaarsisendite kaudu (lisaks muudele võimalustele)
  • Torustiku sujuv täitmine hüdrolöökide vältimiseks
  • Hüdrolöögi vältimine seiskamisel
  • PID funktsiooni sujuv käivitamine
  • Kiirendusfunktsioon enne "uinumist"
  • Automaatne PID häälestus
  • ja palju veel...

  Koormuse tuvastamine

  Tänu unikaalsele algoritmile suudab FR-F800 sagedusmuundur suure täpsusega määrata ventilaatori või pumba koormuskõvera ja hoiatada, kui koormus väljub seatud piiridest. Tänu sellele funktsioonile on võimalik tuvastada näiteks pumba ummistust või rebenenud rihma.

  Pumba puhastamine (setete eemaldamine)

  Pumba puhastusfunktsiooni võib käivitada automaatselt periooditi või kasutaja poolt antud käsuga.

  Mootori eelsoojenduse funktsioon

  FR-F800 sagedusmuunduril on mootori eelsoojenduse funktsioon liigse niiskuse eemaldamiseks mootori mähistest, kui ajam näiteks pikemat aega on välja lülitatud.

  Mehhaanilise resonantsi vältimine

  See funktsioon pikendab ajami mehhaanilist eluiga kompenseerides vibreerimise, mis on tingitud mehhaanilisest resonantsist.

  Tulekahju režiim

  Eriolukordades, nagu näiteks tulekahju, on ventilaatori mootoril kõrgeim prioriteet. See funktsioon võimaldab juhtida mootorit viimse piirini, ignoreerides kaitsefunktsioone, isegi kui sagedusmuundur tuvastab vea.

  Arukas energiasääst

  Kõik Mitsubishi Electric sagedusmuundurid võimaldavad kasutajal säästa energiat. FR-F800 sagedusmuundur on viinud energiasäästu võimalused uuele tasemele. Üks uutest funktsioonidest on AOEC algoritm (Advanced Optimum Excitation Control, Täiustatud Optimaalse Ergutuse Juhtimine). AOEC võimaldab täiendavat energiasäästu ajamitele, mis vajavad suuremat momenti kiirendamisel või aeglustamisel.

  FR-F800 sagedusmuunduril on sissehitatu ümbritseva keskkonna temperatuuri andur, tänu millele ta võib juhtida ka väliseid jahutusventilaatoreid ning lülitada nad sisse ainult siis, kui ümbritsev keskkond on liiga soe.

  Nagu tänapäeva sõidukitel on start/stopp süsteem, on ka FR-F800 varustatud sarnase funktsiooniga, mille abil lülitatakse pikema seisaku ajaks välja jõuahela mittevajalikud ahelad ja jäetakse töösse vaid juhtahel. "Ärkamine" toimub vaid ühe sekundi jooksul.

  Säästetud energia hulka on võimalik kuvada ka puldi kuvarile.

  Lihtsustatud mootori mõõdistamine (PM ja lühisrootoriga mootorid)

  Parema mootori juhtimiseks on FR-F800 sagedusmuundur varustatud mootori lihtsustatud mõõdistamise funktsiooniga, mis määrab nii lühisrootoriga mootorite kui ka püsimagnetmootorite parameetreid.

  Avariiseiskamise funktsioon "Safe Torque Off" (STO) EN 61800-5-2 SIL2

  FR-F800 sagedusmuundurid on varustatud avariiseiskamise ahelaga, mis vastab standardile EN 61800-5-2 SIL2. Ahela katkestamisel vabastatakse mootor koheselt pingest ja välistatakse tema taaskäivitus.

  Lihtne häälestamisel

  FR-F800 sagedusmuunduril on mitmeid funktsioone ja omadusi seadme häälestamise lihtsustamiseks. Näiteks, kasutades USB mälupulka või FR-Configurator 2 tarkvara, saab suurema vaevata kopeerida parameetreid.

  Sisseehitatud PLC

  Sisseehitatud kontroller on piisava suure mäluga (6 000 sammu), et luua eraldiseisevad projektid muunduri ja teiste sisendite/väljundite juhtimiseks. Kontrolleri sisendeid/väljundeid saab laiendada lisakaartide abil.

  Pikendatud tööiga

  FR-F800 sarja sagedusmuundurid on arvestatud töötama üle 10-ne aasta. See sai võimalikuks eelkõige tänu kõrgkvaliteetsetele komponentidele, nagu soojusvastupidavad kondensaatorid, suletud laagrite- ja erimäärdega jahutusventilaatorid ning suure koormustaluvusega jõumoodulid.

  Jahutusõhu liikumine käib ainult läbi jahutusradiaatori, mitte elektroonika komponentide, jättes sagedusmuunduri sisu mustusest ja tolmust vabaks.

  Kõik elektroonika plaadid on kaetud kas ühe- või kahekordse kaitselaki kihiga.

  Kommunikatsioon

  FR-F800 sagedusmuundur on varustatud USB-liidesega ja RS-485 RJ45 liidesega, mis toetab ModBus ja Mitsubishi Electric sagedusmuunduri protokolle. Lisaks on võimalik paigaldada erinevate kommunikatsioonide lisakaarte:

  • CC-Link IE Field (FR-A8NCE)
  • CC-Link (FR-A8NC)
  • Profibus DPV1 Dsub (A8NDPV1)
  • Profibus DP PPO (FR-A8NP)
  • Profinet (A8NPRT_2P)
  • EtherCat (A8NECT_2P)
  • Ethernet-IP (A8NEIP_2P)
  • DeviceNet (FR-A8ND)
  • Can Open (FR-A8NCA)
  • LONWORKS (FR-A8NL)
  • Sissehitatud RS485 (Modbus-RTU, BacNet)

  Link:

  https://www.electrobit.ee/techdata?id=27

  Kopeeritud

• Spetsifikatsioonid
  Spetsifikatsioonid

  Üldspetsifikatsioon

  Parameeter	Spetsifikatsioon
  Toitepinge	FR-F840: 3 x 380-?500 V AC (-15 %, +10 %) 50/60 Hz
  Väljundsagedus	0 ... 590 Hz
  Ümbritsev temperatuur	-10 °C to +50 °C (LD, ND, HD)*
  	-10 °C to +40 °C (SLD)*
  Ümbritsev õhuniiskus	Max. 95 % RH (kondensaadivaba)
  Kaitseaste	Kuni FR-F840-00620: IP20; Alates FR-F840-00770: IP00
  Vibratsioonitaluvus	Max. 5.9 m/s²

  Sagedusmuunduri nimivoolud, mõõdud, kaal

  Sagedusmuunduri tüüp	Nimivool [A]*	Võimsus [kW]*	Mõõdud L x K x S [mm]	Kaal [kg]	Maks. mootori kaablipikkus [m]
  	SLD	SLD
  FR-F840-00023	2,3	0,75	150 x 260 x 140	2,8	300
  FR-F840-00038	3,8	1,5	150 x 260 x 140	2,8	500
  FR-F840-00052	5,2	2,2	150 x 260 x 140	2,8	500
  FR-F840-00083	8,3	3,7	150 x 260 x 140	3,3	500
  FR-F840-00126	12,6	5,5	150 x 260 x 140	3,3	500
  FR-F840-00170	17	7,5	220 x 260 x 170	6,7	500
  FR-F840-00250	25	11	220 x 260 x 170	6,7	500
  FR-F840-00310	31	15	220 x 300 x 190	8,3	500
  FR-F840-00380	38	18,5	220 x 300 x 190	8,3	500
  FR-F840-00470	47	22	250 x 400 x 190	15	500
  FR-F840-00620	62	30	250 x 400 x 190	15	500
  FR-F840-00770	77	37	325 x 550 x 195	23	500
  FR-F840-00930	93	45	435 x 550 x 250	41	500
  FR-F840-01160	116	55	435 x 550 x 250	41	500
  FR-F840-01800	180	90	435 x 550 x 250	43	500
  FR-F840-02160	216	110	465 x 620 x 300	52	500
  FR-F840-02600	260	132	465 x 620 x 300	55	500
  FR-F840-03250	325	160	465 x 740 x 360	71	500
  FR-F840-03610	361	185	465 x 740 x 360	78	500
  FR-F840-04320	432	220	498 x 1010 x 380	117	500
  FR-F840-04810	481	250	498 x 1010 x 380	117	500
  FR-F840-05470	547	280	680 x 1010 x 380	166	500
  FR-F840-06100	610	315	680 x 1010 x 380	166	500
  FR-F840-06830	683	355	680 x 1010 x 380	166	500

  * SLD= Super light duty (110 % at 60 s, 120 % at 3 s); LD= Light duty (120 % at 60 s, 150 % at 3 s);
  ND= Normal duty (150 % at 60 s, 200 % at 3 s); HD= Heavy duty (200 % at 60 s, 250 % at 3 s)
  SLD režiim on sobiv tsentrifugaalpumpadele ja ventilaatoritele.
  ND režiim on sobiv püsimomendiga koormustele, nagu konveierid, tõsteseadmed, purustajad, miksrid jne.

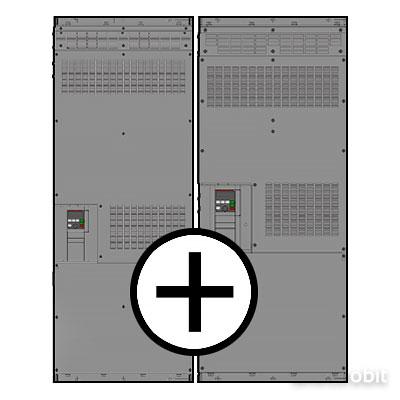

  Inverter + Konverter süsteem

  FR-F840 sagedusmuundurid alates FR-F840-07700 koosnevad kahest eraldiseisvast moodulist: inverterist (vaheldist) ja konverterist (alaldist). Ühe suurema konverteriga võib töötada mitu inverterit.

  Inverteri tüüp	Nimivool [A]*	Võimsus [kW]*	Mõõdud L x K x S [mm]	Kaal [kg]	Maks. mootori kaablipikkus [m]
  	SLD	SLD
  FR-F842-07700	770	400	540 x 1330 x 440	163	500
  FR-F842-08660	866	450	540 x 1330 x 440	163	500
  FR-F842-09620	962	500	680 x 1580 x 440	243	500
  FR-F842-10942	1094	560	680 x 1580 x 440	243	500
  FR-F842-12120	1212	630	680 x 1580 x 440	243	500

  * SLD= Super light duty (110 % at 60 s, 120 % at 3 s); LD= Light duty (120 % at 60 s, 150 % at 3 s);
  ND= Normal duty (150 % at 60 s, 200 % at 3 s); HD= Heavy duty (200 % at 60 s, 250 % at 3 s)
  SLD režiim on sobiv tsentrifugaalpumpadele ja ventilaatoritele.
  ND režiim on sobiv püsimomendiga koormustele, nagu konveierid, tõsteseadmed, purustajad, miksrid jne.

  Konverteri tüüp	Mõõdud L x K x S [mm]	Kaal [kg]
  FR-CC2-H315-K	600 x 1330 x 440	210
  FR-CC2-H355-K	600 x 1330 x 440	213
  FR-CC2-H400-K	600 x 1580 x 440	282
  FR-CC2-H450-K	600 x 1580 x 440	285
  FR-CC2-H500-K	600 x 1580 x 440	288
  FR-CC2-H550-K	600 x 1580 x 440	293
  FR-CC2-H630-K	600 x 1580 x 440	294

  Link:

  https://www.electrobit.ee/techdata?id=28

  Kopeeritud

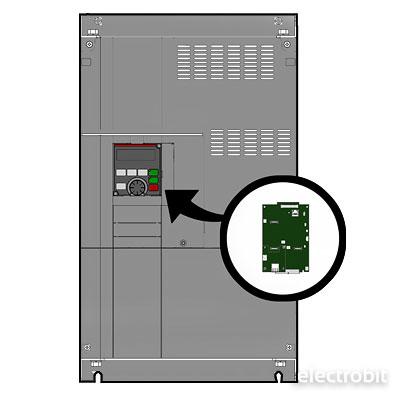

• Lisakaardid
  Lisakaardid

  Lisakaardid

  Lisakaart	Kirjeldus
  FR-A8AX	Vabalt programmeeritavad binaarsisendid
  FR-A8AY	Vabalt programmeeritavad transistorväljundid
  	Analoogväljundid
  FR-A8AR	Vabalt programmeeritavad releeväljundid
  FR-A8AZ	Analoogsisendid / -väljundid, termistori sisend
  A8NDPV1	Kommunikatsioonikaart Profibus DPV1 D-Sub liidesega
  FR-A8NP	Kommunikatsioonikaart Profibus DP
  FR-A8ND	Kommunikatsioonikaart DeviceNet
  FR-A8NC	Kommunikatsioonikaart CC-Link
  FR-A8NCE	Kommunikatsioonikaart CC-Link IE Field
  A8NEIP_2P	Kommunikatsioonikaart EtherNet/IP
  A8NPRT_2P	Kommunikatsioonikaart Profinet
  A8NECT_2P	Kommunikatsioonikaart EtherCat
  FR-A8NCA	Kommunikatsioonikaart CanOpen
  FR-A8NL	Kommunikatsioonikaart Lonworks



  Link:

  https://www.electrobit.ee/techdata?id=29

  Kopeeritud

• Mudelid ja mootorite võimsused
  Mudelid ja mootorite võimsused

  Sagedusmuundurid kuni 30 kW

  Mudel	Võimsus	Nimivool SLD*	Märkused
  FR-F840-00023-E2-60	0,75 kW	2,3 A
  FR-F840-00038-E2-60	1,5 kW	3,8 A
  FR-F840-00052-E2-60	2,2 kW	5,2 A
  FR-F840-00083-E2-60	3,7 kW	8 A
  FR-F840-00126-E2-60	5,5 kW	12,6 A
  FR-F840-00170-E2-60	7,5 kW	17 A
  FR-F840-00250-E2-60	11 kW	25 A
  FR-F840-00310-E2-60	15 kW	31 A
  FR-F840-00380-E2-60	18,5 kW	38 A
  FR-F840-00470-E2-60	22 kW	47 A
  FR-F840-00620-E2-60	30 kW	62 A

  Sagedusmuundurid 37 - 355 kW

  Mudel	Võimsus	Nimivool SLD*	Märkused
  FR-F840-00770-E2-60 (FR-AF840-00770-E2-60 + FR-CF80-01-E2-60)	37 kW	77 A	Koosneb jõumoodulist ja juhtkaardist
  FR-F840-00930-E2-60 (FR-AF840-00930-E2-60 + FR-CF80-01-E2-60)	45 kW	93 A	Koosneb jõumoodulist ja juhtkaardist
  FR-F840-01160-E2-60 (FR-AF840-01160-E2-60 + FR-CF80-01-E2-60)	55 kW	116 A	Koosneb jõumoodulist ja juhtkaardist
  FR-F840-01800-E2-60 (FR-AF840-01800-E2-60 + FR-CF80-01-E2-60 + FR-HEL-H90K)	90 kW	180 A	Koosneb jõumoodulist, juhtkaardist ja DC reaktorist
  FR-F840-02160-E2-60 (FR-AF840-02160-E2-60 + FR-CF80-01-E2-60 + FR-HEL-H110K)	110 kW	216 A	Koosneb jõumoodulist, juhtkaardist ja DC reaktorist
  FR-F840-02600-E2-60 (FR-AF840-02600-E2-60 + FR-CF80-01-E2-60 + FR-HEL-H132K)	132 kW	260 A	Koosneb jõumoodulist, juhtkaardist ja DC reaktorist
  FR-F840-03250-E2-60 (FR-AF840-03250-E2-60 + FR-CF80-01-E2-60 + FR-HEL-H160K)	160 kW	325 A	Koosneb jõumoodulist, juhtkaardist ja DC reaktorist
  FR-F840-03610-E2-60 (FR-AF840-03610-E2-60 + FR-CF80-01-E2-60 + FR-HEL-H185K)	185 kW	361 A	Koosneb jõumoodulist, juhtkaardist ja DC reaktorist
  FR-F840-04320-E2-60 (FR-AF840-04320-E2-60 + FR-CF80-01-E2-60 + FR-HEL-H220K)	220 kW	432 A	Koosneb jõumoodulist, juhtkaardist ja DC reaktorist
  FR-F840-04810-E2-60 (FR-AF840-04810-E2-60 + FR-CF80-01-E2-60 + FR-HEL-H250K)	250 kW	481 A	Koosneb jõumoodulist, juhtkaardist ja DC reaktorist
  FR-F840-05470-E2-60 (FR-AF840-05470-E2-60 + FR-CF80-01-E2-60 + FR-HEL-H280K)	280 kW	547 A	Koosneb jõumoodulist, juhtkaardist ja DC reaktorist
  FR-F840-06100-E2-60 (FR-AF840-06100-E2-60 + FR-CF80-01-E2-60 + FR-HEL-H315K)	315 kW	610 A	Koosneb jõumoodulist, juhtkaardist ja DC reaktorist
  FR-F840-06830-E2-60 (FR-AF840-06830-E2-60 + FR-CF80-01-E2-60 + FR-HEL-H355K)	355 kW	683 A	Koosneb jõumoodulist, juhtkaardist ja DC reaktorist

  Sagedusmuundurid 400 - 630 kW

  Mudel	Võimsus	Nimivool SLD*	Märkused
  FR-F840-07700-E2-60 (FR-CC2-H400K + FR-F842-07700-E2-60)	400 kW	770 A	Koosneb konverterist ja inverterist
  FR-F840-08660-E2-60 (FR-CC2-H450K + FR-F842-08660-E2-60)	450 kW	866 A	Koosneb konverterist ja inverterist
  FR-F840-09620-E2-60 (FR-CC2-H500K + FR-F842-09620-E2-60)	500 kW	962 A	Koosneb konverterist ja inverterist
  FR-F840-10940-E2-60 (FR-CC2-H560K + FR-F842-10940-E2-60)	560 kW	1094 A	Koosneb konverterist ja inverterist
  FR-F840-12120-E2-60 (FR-CC2-H630K + FR-F842-12120-E2-60)	630 kW	1212 A	Koosneb konverterist ja inverterist

  * SLD = Maks. ülekoormus 3 sek. 120% @ 40 °C

  Link:

  https://www.electrobit.ee/techdata?id=58

  Kopeeritud

• Kataloogid, brošüürid, failid
  juhendid

  BU-UFS pidurdusploki juhend

  BU-UFS-installation-manual_ENG.pdf

  Faili tüüp: juhendid, keel: eng

  FR PLC programming manual

  FR PLC programming manual.pdf

  FR-E800, FR-F800, FR-A800 sagedusmuundurit sisseehitatud kontrolleri (PLC) juhend

  Faili tüüp: juhendid, keel: eng

  FR-AF-SYNRM manual

  FR-AF-SYNRM manual.pdf

  SynRM sagedusmuundurite seadistamise juhend

  Faili tüüp: juhendid, keel: eng

  FR-D7-FR-E7-FR-F7-FR-A7-juhend-algajale-EST_ver_4.4.pdf

  FR-D7-FR-E7-FR-F7-FR-A7-juhend-algajale-EST_ver_4.4.pdf

  FR-D700, FR-E700, FR-F700 ja FR-A700 sagedusmuundurite juhend algajale

  Faili tüüp: juhendid, keel: est

  FR-F840 kasutusjuhend

  FR-F840 instruction manual.pdf

  FR-F840 kasutusjuhend

  Faili tüüp: juhendid, keel: eng

  lehed

  FR-AF-SYNRM overview manual

  FR-AF-SYNRM overview manual.pdf

  SynRM sagedusmuundurite ülevaade

  Faili tüüp: lehed, keel: eng
